INVISIA X207
6,23 €
Pro M¹ Exkl. MwSt.
Farbe: Schwarz matt
Auf Lager, Lieferung 24–48 Std.
Beschreibung

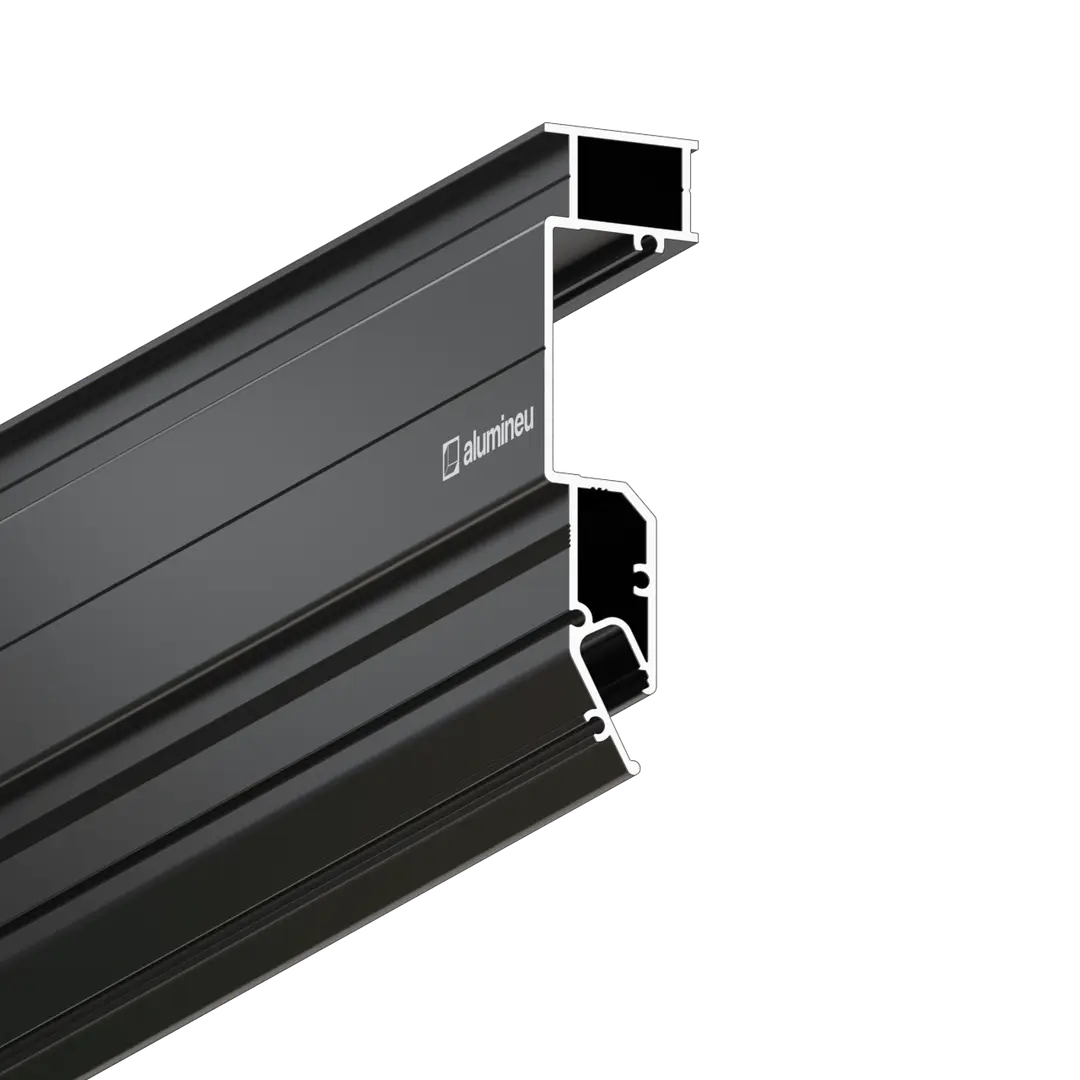

Der lineare Schlitzdurchlass INVISIA X207 aus Aluminium ist für Spanndecken mit Harpunensystem für PVC-Folie bestimmt. Er eignet sich für Zuluft und Abluft und wird in Bädern, WCs und Wohnräumen eingesetzt.

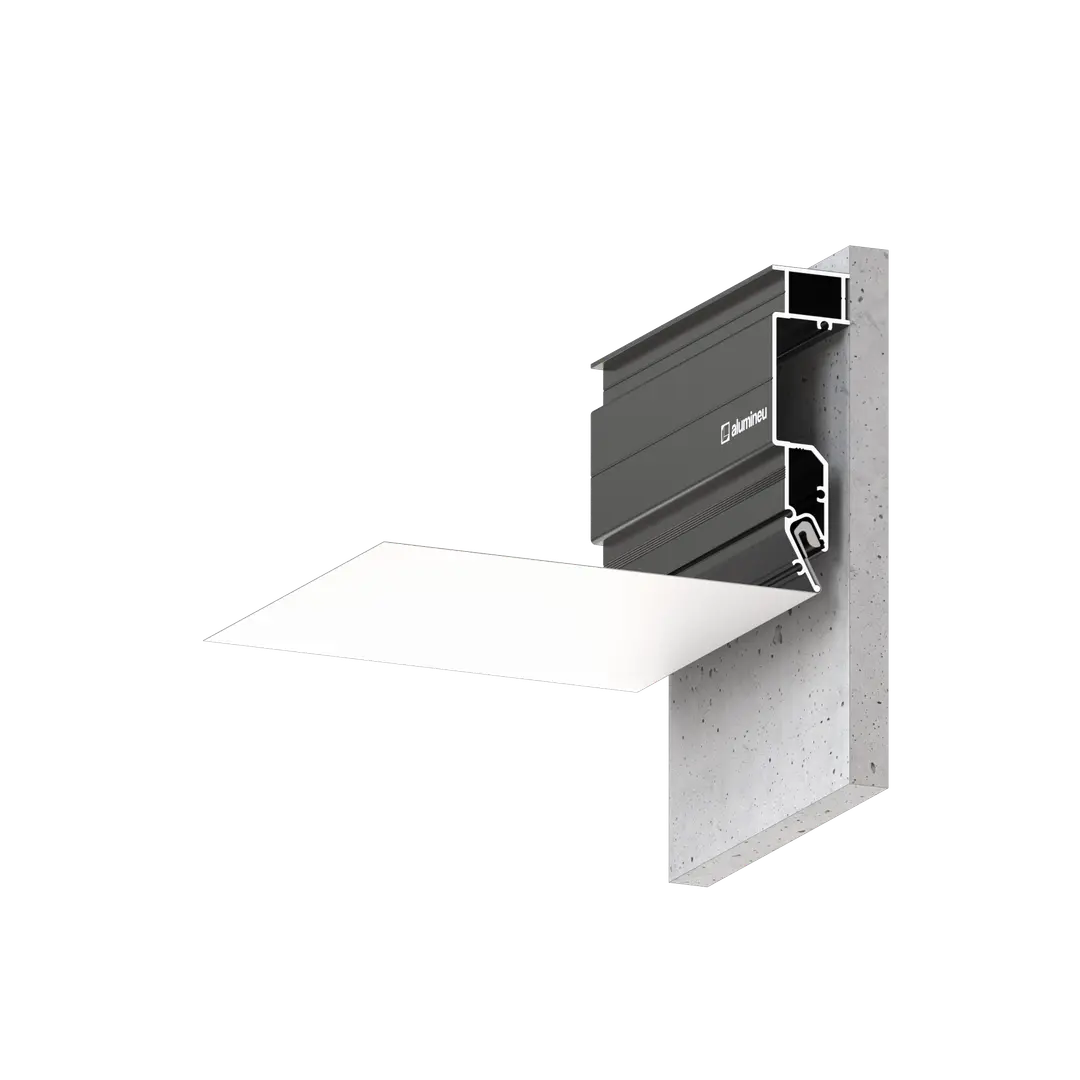

Der Schlitzdurchlass schließt in einer Linie an die Schattenfugenprofile INVISIA X205 und INVISIA X206 an. Nach der Deckenmontage verläuft die Schattenfuge ohne Unterbrechung an der Wand, der Lüftungsabschnitt bleibt unsichtbar. Die Luft strömt durch die Schattenfuge in die Kammer des Durchlasses, die sie über die gesamte Schlitzlänge verteilt.
Anschlussstutzen AEROOOM Y911 verbindet den Schlitzdurchlass mit einem Flachkanal 110 × 55 mm.
Technische Spezifikationen
- Marke:
- alumineu
- Material:
- Aluminium
- Folienbefestigung:
- Harpune
- Schattenfuge:
- 7,7 mm
Lieferumfang
Das Profil wird in Längen von 2 m geliefert, ohne zusätzliche Teile.
Montage
Schlitzdurchlass mit selbstschneidenden Schrauben oder Dübeln im Abstand von höchstens 300–350 mm an der Wand befestigen. Auf Feinsteinzeug, Spiegeln und anderen empfindlichen Oberflächen mit Kleber montieren.
Gerade Abschnitte mit einem Stab ∅2 mm und einem 15 mm breiten Verbindungsprofil verbinden. Anschlussstutzen AEROOOM Y911 an beliebiger Stelle entlang des Profils einsetzen.
Nach dem Zuschnitt die Enden mit abnehmbaren Endkappen ENDCAPP Y207 schließen. Kappen mit selbstschneidenden Schrauben am Profilende befestigen, damit die Luft nur durch den Schlitz strömt.
Zur Demontage der Folie einen Spachtel zwischen Harpune und Profilrastung einsetzen. Harpune erwärmen, auf die Folie drücken und den Spachtel entlang des Profils führen. Die Folie bleibt unbeschädigt und kann wiederverwendet werden.

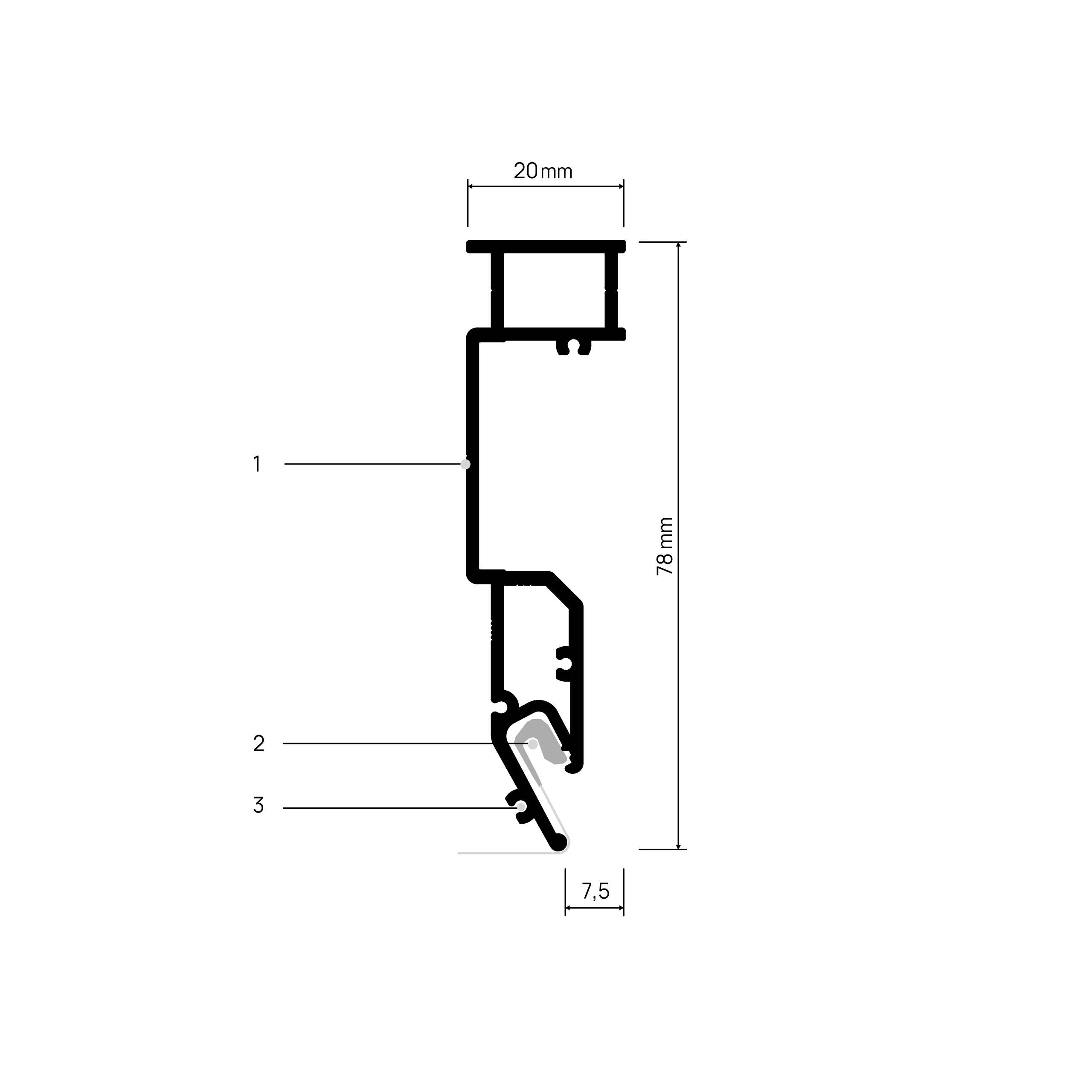

Profildetails
- 1Markierung für Wandmontage
- 2Winkelnut für Harpune
- 3Verbindungsnut
- 4Montagemarkierung für die Wand

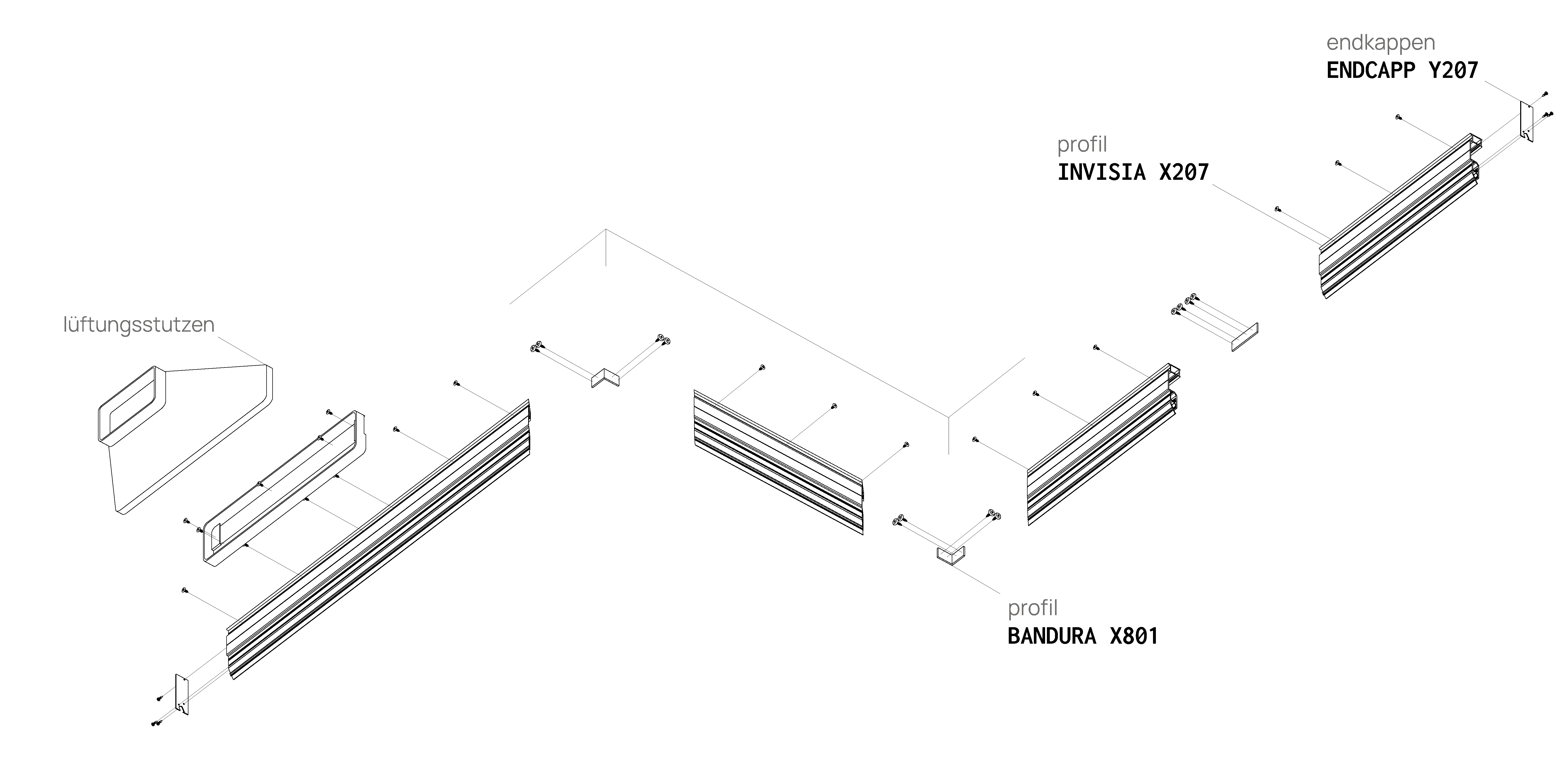

Montageschema

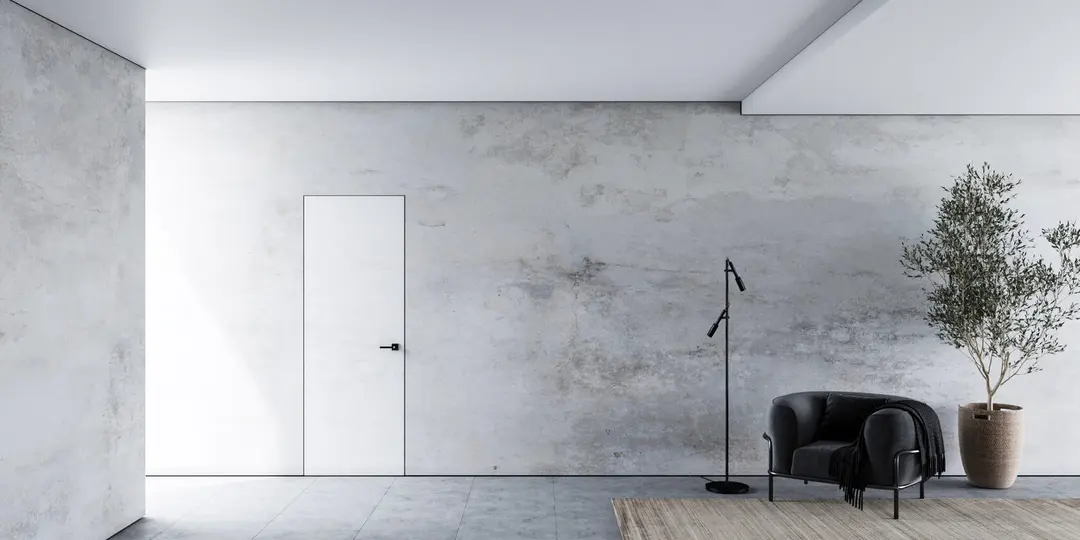

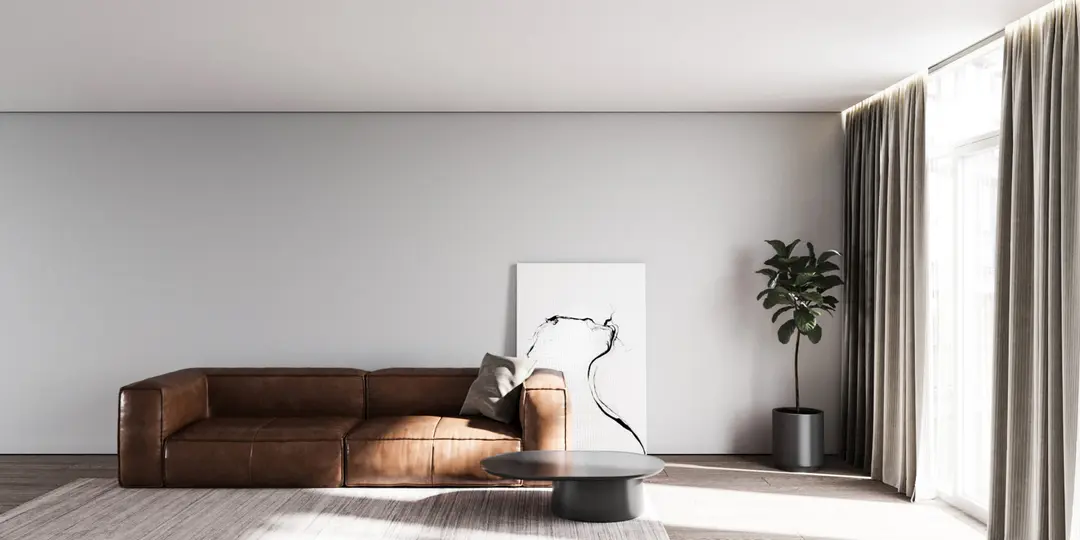

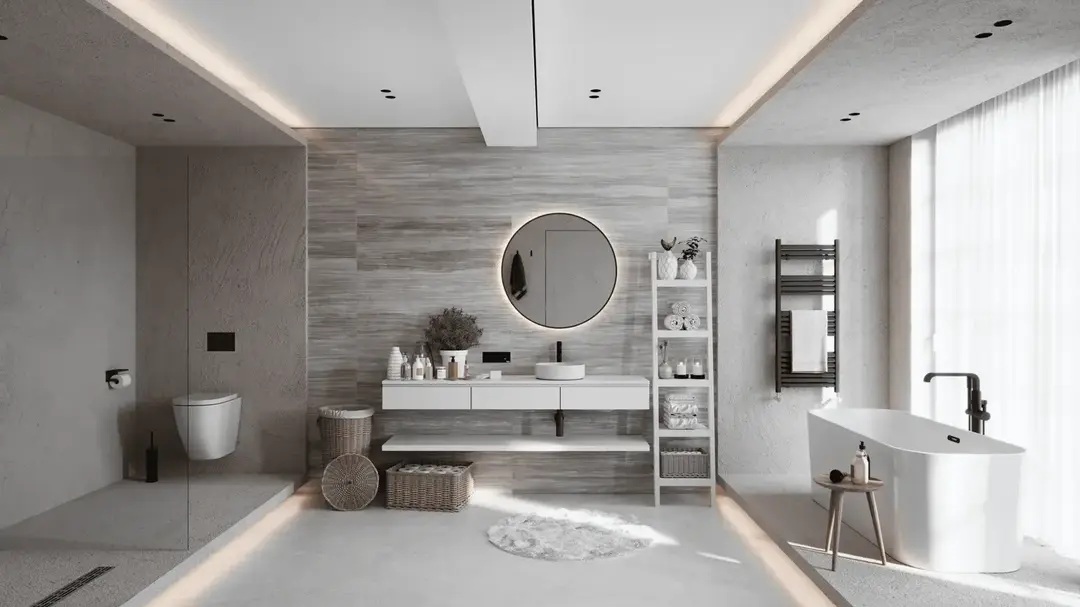

Profil im Interieur
