Patentiertes Profil INVISIA X209, Abstandsprofil für Spanndecken mit Harpunen-Befestigungssystem für die Folie. Zum Umgehen von Treppen und Oberlichtern.
Marke: Alumineu Farbe: schwarz matt, weiß matt Länge: 2000 mm Material: Aluminium Schattenfuge: 7,7 mm Folienbefestigung: Harpunensystem
INVISIA X209
schattenfugenprofil

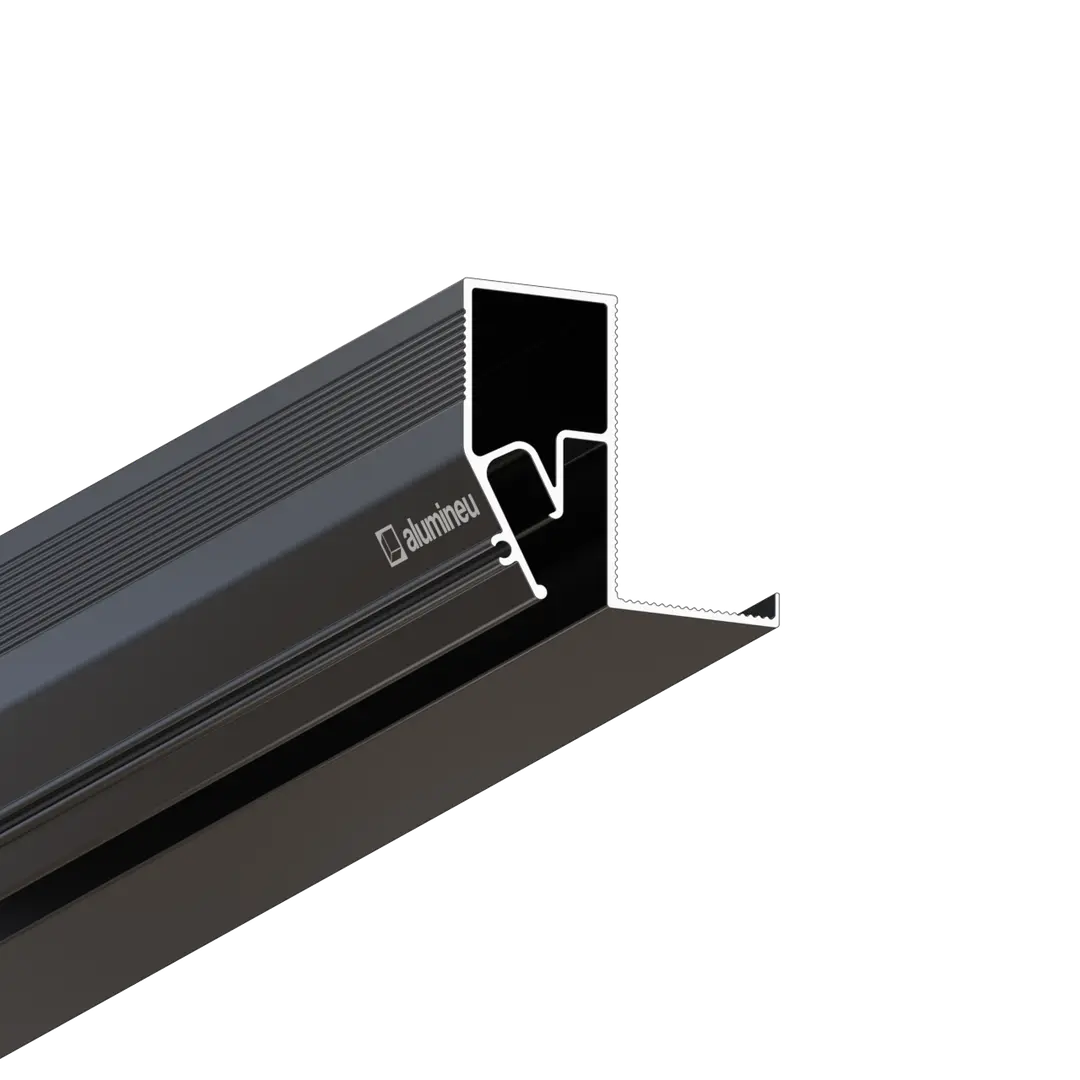

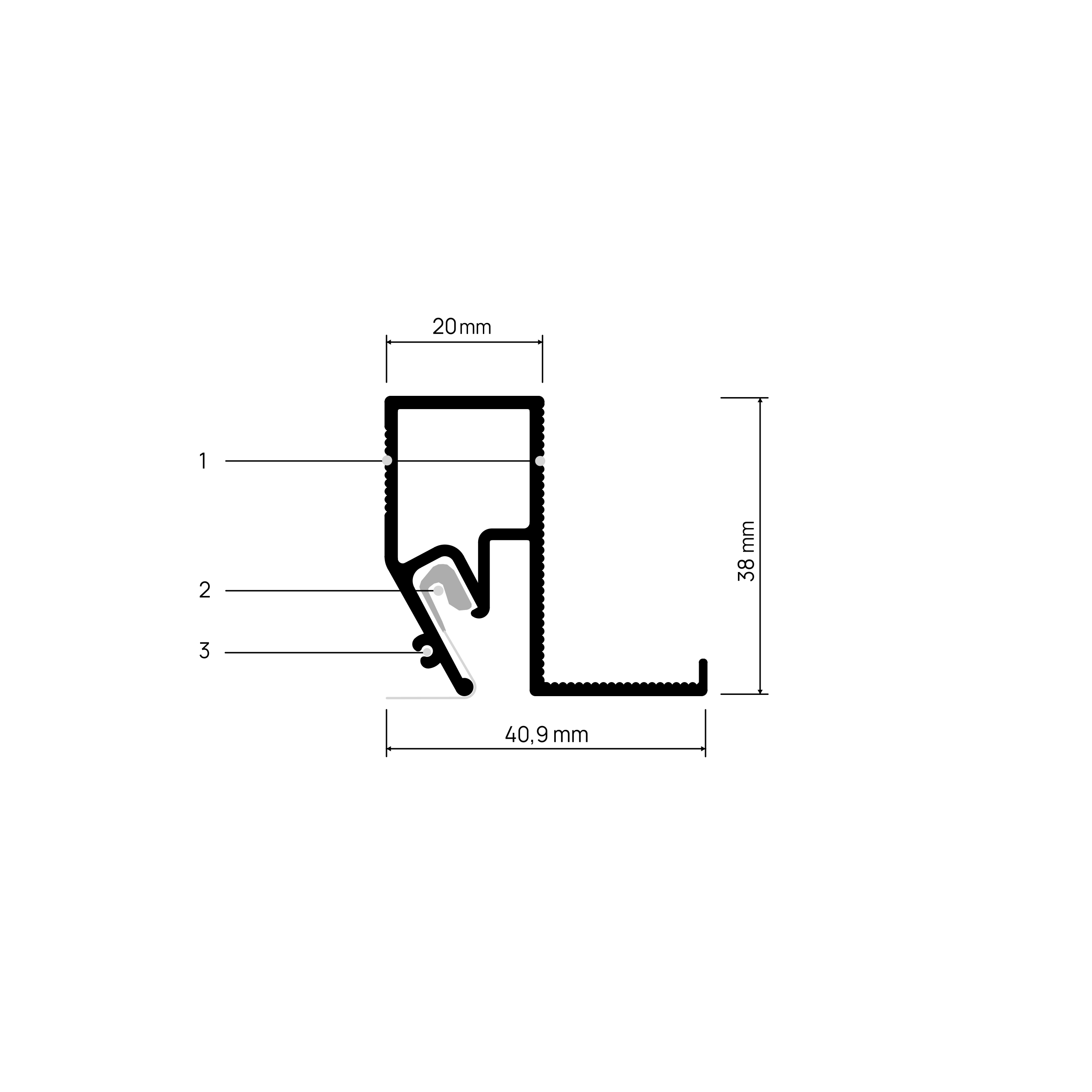

profildetails
Einkerbungen zur Erhöhung der Haftung bei der Verwendung mit Putz-oder Spachtelarbeiten.
Winkelnut für das Harpunensystem.
Verbindungsnut.
Konstruktionselemente
Was ist im Karton
Verbindungsstifte: ∅2 mm, 1 Stück pro Verbindung
Zugeschnittenes Verbindungsprofil: 1 Stück pro Verbindung
profil INVISIA X209
CAD-Datei
Wir haben Dateien für Designer vorbereitet, die unsere Profile enthalten. Jetzt ist die Visualisierung von Innenräumen mit Aluminiumprodukten noch einfacher.
Gehe zu CAD-Datei

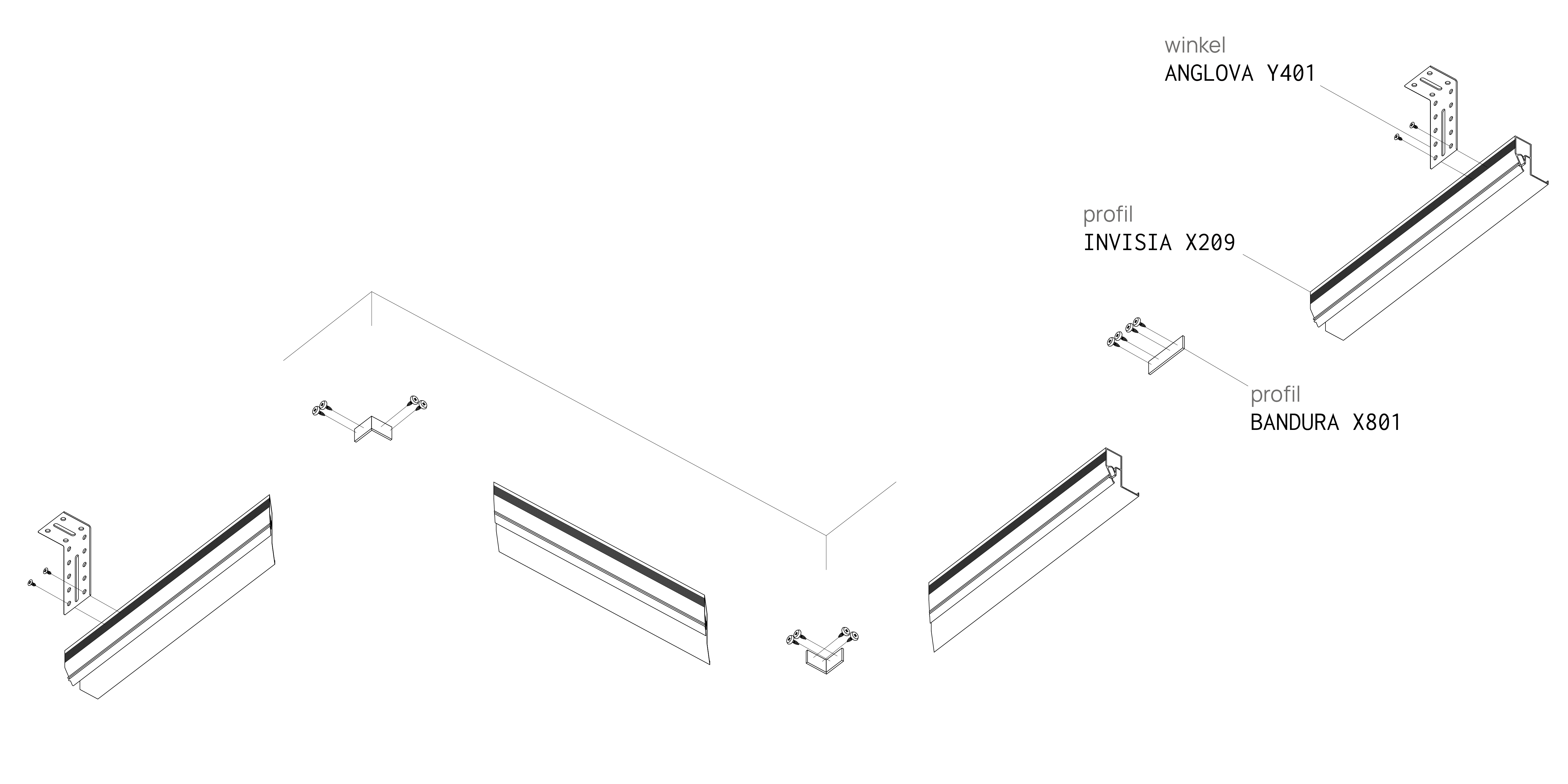

Montageschema
Montageschema
Montage

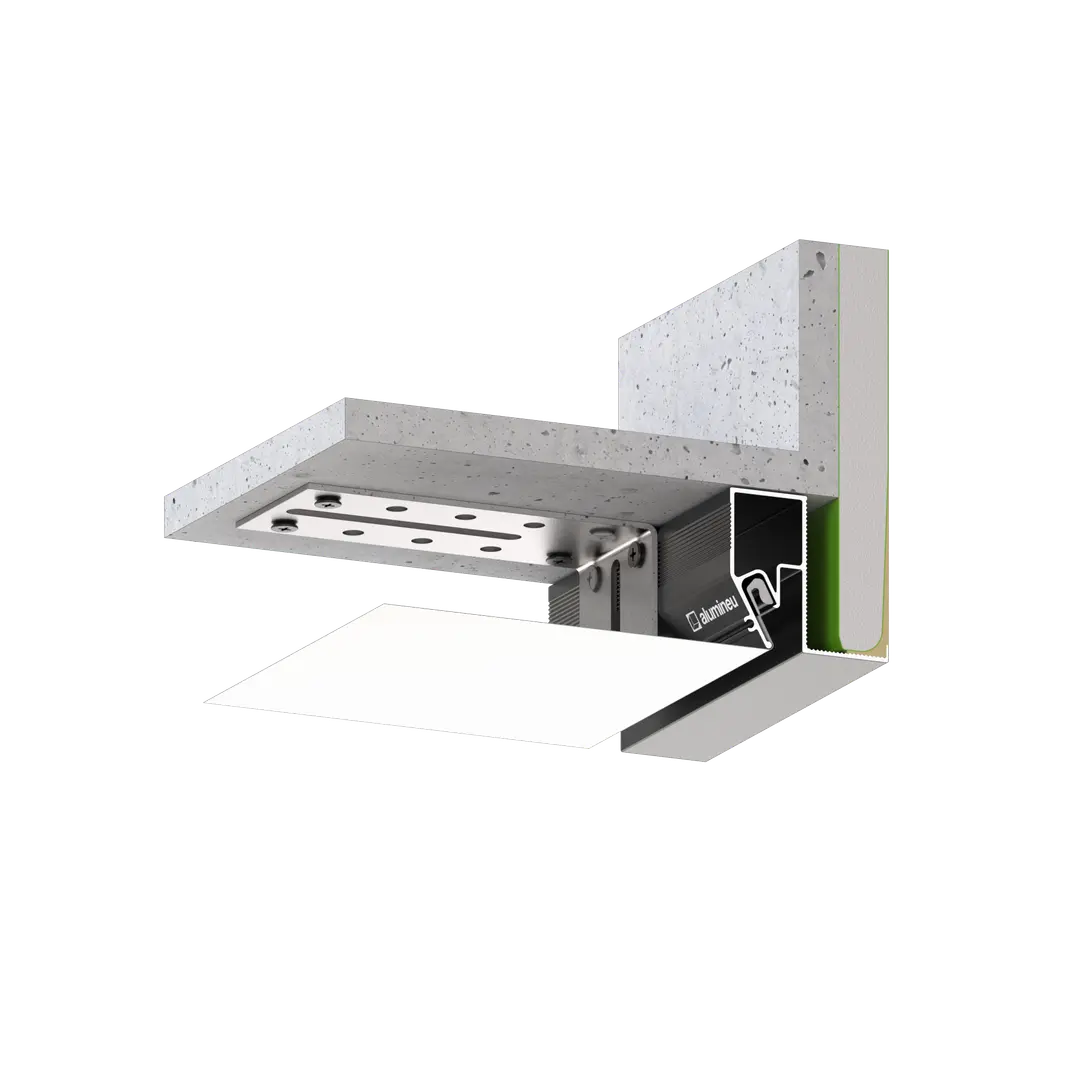

Mit selbstschneidenden Schrauben oder Dübeln an der Decke durch Montagehalterungen am Fensterlaibung befestigen. Der Befestigungsabstand beträgt 500 mm.
Ohne Übergang und Spalt – mit einem Verbindungsstab ∅2 mm und einem Verbindungsprofil mit einer Breite von 15 mm.
Die Standard-zugeschnittene Folie wird mit einem Spachtel mit einer Arbeitsfläche von mindestens 35 mm Länge und einem Winkel von 15–20° eingesetzt.
Möglich ohne Beschädigungen.
Zum Katalog
Sieh dir den Katalog Alumineu an
katalog
instagram
Abonniere und folge uns auf Instagram
Zu Instagram
Profil im Innenraum
INVISIA X209 im innenraum
Mit Schattenfuge und Harpunensystem zur Befestigung der Folie.
INVISIA X209 im innenraum
Mit Schattenfuge und Harpunensystem zur Befestigung der Folie.
